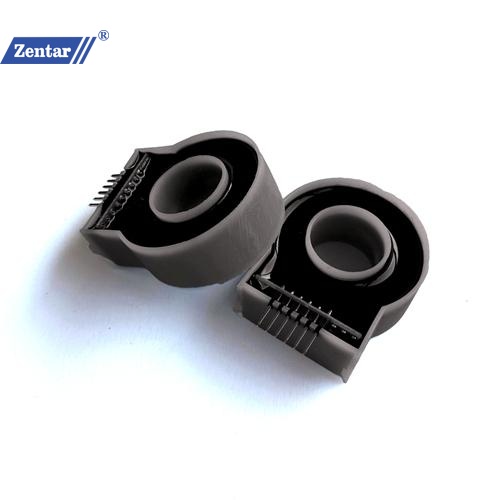

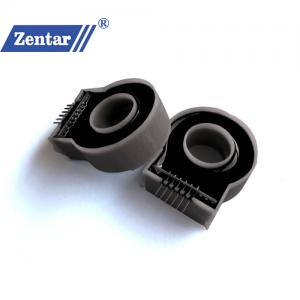

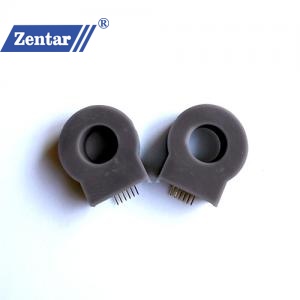

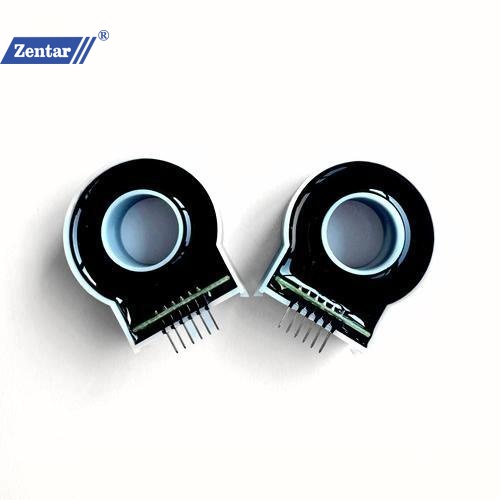

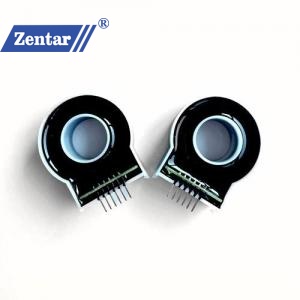

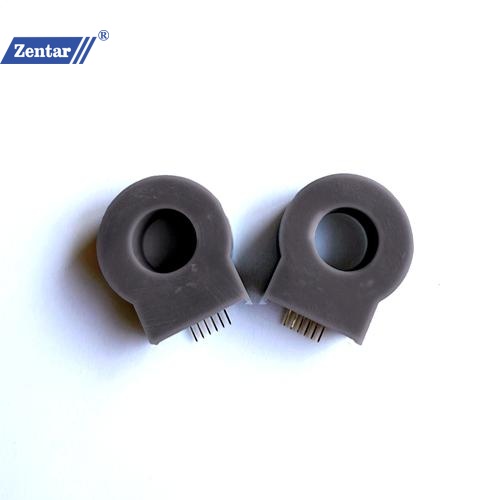

EV चार्जिंग के लिए ZTC टाइप B करंट ट्रांसफॉर्मर

EV चार्जिंग के लिए ZTC टाइप B करंट ट्रांसफॉर्मर

1. पूर्ण डीसी और एसी रिसाव का पता लगाने का अनुपालन
6mA डीसी और 20/30mA एसी अवशिष्ट धाराओं का पता लगाता है - IEC 62752 और UL2231 के साथ पूरी तरह से अनुपालन करता है, जो इसे EV चार्जिंग सुरक्षा के लिए आदर्श बनाता है।

2. विस्तृत परिचालन तापमान – -40°C से +105°C तक
अत्यधिक ठंड से लेकर उच्च तापमान वाले औद्योगिक या बाहरी परिस्थितियों तक, चरम वातावरण में विश्वसनीयता के लिए इंजीनियर किया गया।

3. तेज़ अंशांकन और अंतर्निहित स्व-परीक्षण तर्क
स्वचालित अंशांकन (≥240ms) और स्व-परीक्षण मोड (≥60ms) का समर्थन करता है, स्पष्ट SCR आउटपुट तर्क (गलती का पता चलने पर DC 4.8V) के साथ, एकीकरण और निदान को सरल बनाता है।

4. कम बिजली की खपत, उच्च परिशुद्धता
केवल 110mW की खपत करता है, फिर भी अंशांकन संकेत क्षतिपूर्ति के माध्यम से सटीक पता लगाता है - ऊर्जा-सचेत स्मार्ट प्रणालियों के लिए आदर्श।

5. मजबूत ड्राइव क्षमता के साथ स्पष्ट डिजिटल आउटपुट
एससीआर सिग्नल आउटपुट स्पष्ट दोष स्थिति (निम्न 0V / उच्च 4.8V) प्रदान करता है, जिसमें 5mA तक की वर्तमान ड्राइव क्षमता होती है, जिससे नियंत्रण प्रणालियों के साथ सीधे इंटरफेसिंग की अनुमति मिलती है।

6. निर्बाध एम्बेडेड एकीकरण के लिए डिज़ाइन किया गया
5V ± 0.25V आपूर्ति, सरल डिजिटल पिन नियंत्रण तर्क और मानकीकृत सिग्नल टाइमिंग का समर्थन करता है - जो इसे अधिकांश माइक्रोकंट्रोलर और सुरक्षा मॉड्यूल के लिए प्लग-एंड-प्ले अनुकूल बनाता है।

गरम सामान

  • वास्तु की बारीकी

प्रकार बी करंट ट्रांसफॉर्मर (CTs)




ये सी.टी. आमतौर पर चार्जिंग पाइल्स/गनों में विद्युत सुरक्षा के लिए उपयोग किया जाता है और किसी चालक के माध्यम से प्रवाहित धारा को सटीक रूप से मापने और संबद्ध निगरानी या नियंत्रण उपकरण को आनुपातिक आउटपुट संकेत प्रदान करने के लिए डिज़ाइन किया गया है।


प्रकार बी सी.टी. का उपयोग आमतौर पर ऐसे अनुप्रयोगों के लिए किया जाता है, जहां प्राथमिक धारा अपेक्षाकृत स्थिर होती है, जैसे कि इलेक्ट्रिक वाहनों के लिए चार्जिंग पाइल या गन में, जहां चार्जिंग के दौरान धारा को आमतौर पर एक निर्धारित स्तर तक नियंत्रित किया जाता है। प्रकार बी सीटी में आवृत्तियों की एक विस्तृत श्रृंखला पर उच्च स्तर की सटीकता होती है, जो उन्हें विभिन्न अनुप्रयोगों में उपयोग के लिए उपयुक्त बनाती है।

किसी भी रिसाव का पता लगने पर उसे तुरंत ठीक किया जाना चाहिए ताकि उपकरण को होने वाली क्षति या संभावित सुरक्षा खतरों को रोका जा सके।


अब, ज़ियामेन ZTC प्रौद्योगिकी कं, लिमिटेड ने इलेक्ट्रिकल के लिए नया लॉन्च टाइप बी सीटी है ईवी चार्जिंग अनुप्रयोग में सुरक्षा मॉड्यूल।


प्रत्येक टाइप बी सीटी के पीछे रिसाव का पता लगाने में 20+ वर्षों का अनुसंधान एवं विकास है

सुरक्षा के लिए डिज़ाइन किया गया। EV चार्जिंग सिस्टम के लिए अनुकूलित।


DIMENSIONS



विद्युतीय विशेषता
रेटेड अवशिष्ट ऑपरेटिंग करंट1 डीसी ): 6mA डीसी
रेटेड अवशिष्ट ऑपरेटिंग करंट2 एसी ): 20mA/30mA एसी
वोल्टेज आपूर्ति 5वी डीसी
परिचालन तापमान -40~105℃
बिजली की बर्बादी 110 मेगावॉट
IEC 62752, UL2231 का अनुपालन आवश्यक है।

पिन का विवरण




संबंधित टैग : टाइप बी सीटी ज़ेडसीटी शून्य चरण धारा ट्रांसफार्मर शून्य अनुक्रम धारा ट्रांसफार्मर शून्य योग धारा ट्रांसफार्मर ग्राउंड फॉल्ट करंट ट्रांसफार्मर
