करेंट ट्रांसफॉर्मर बनाम रोगोवस्की कॉइल: सिद्धांत, प्रदर्शन और अनुप्रयोगों में प्रमुख अंतर

September 04 , 2025

करेंट ट्रांसफॉर्मर बनाम रोगोवस्की कॉइल: सिद्धांत, प्रदर्शन और अनुप्रयोगों में प्रमुख अंतर


आधुनिक विद्युत और इलेक्ट्रॉनिक मापन में, स्थिर और सटीक धारा मान प्राप्त करने की क्षमता विद्युत प्रणाली की निगरानी और औद्योगिक उपकरणों की सुरक्षा के लिए अत्यंत महत्वपूर्ण है। धारा मापन के लिए दो व्यापक रूप से प्रयुक्त उपकरण हैं: करंट ट्रांसफॉर्मर (CT) (चित्र 1) और रोगोव्स्की कॉइल (चित्र 2)। हालाँकि दोनों का मूल उद्देश्य एक ही है—धारा मापना—लेकिन उनके कार्य सिद्धांत, प्रदर्शन विशेषताएँ और अनुप्रयोग परिदृश्य काफी भिन्न हैं। सही स्थिति के लिए सही उपकरण का चयन मापन की सटीकता और विश्वसनीयता में उल्लेखनीय सुधार ला सकता है।

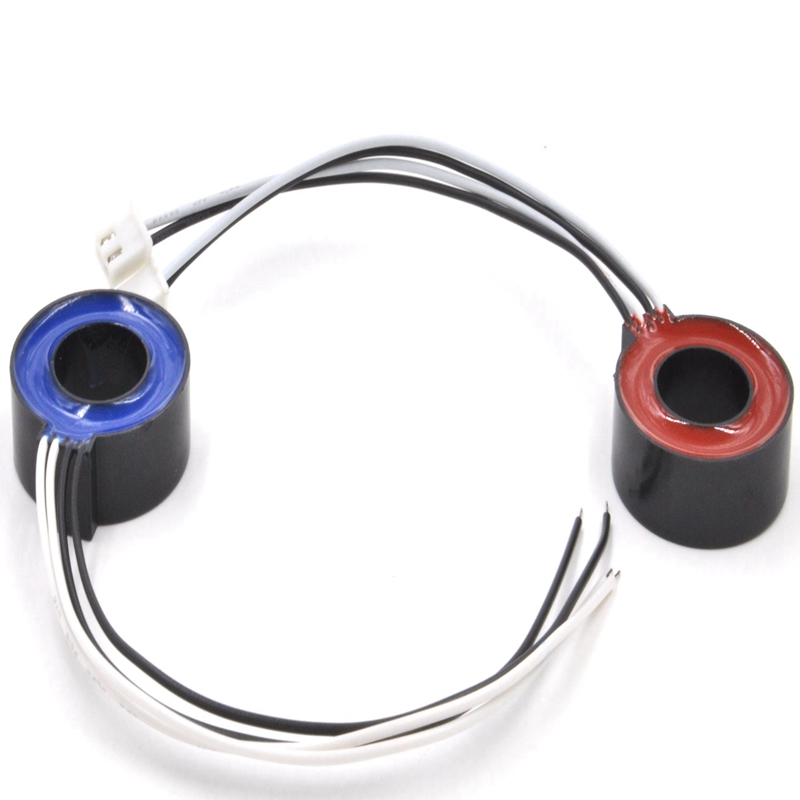

चित्र 1

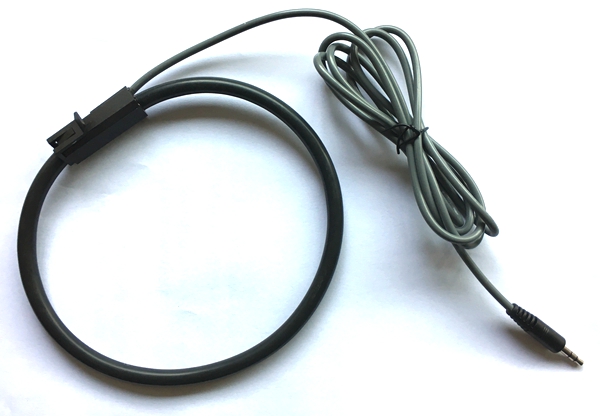

चित्र 2


1. कार्य सिद्धांत


करंट ट्रांसफॉर्मर (CT)

एक धारा ट्रांसफार्मर विद्युत चुम्बकीय प्रेरण के सिद्धांत पर कार्य करता है। इसमें आमतौर पर एक प्राथमिक और द्वितीयक वाइंडिंग वाला एक चुंबकीय कोर होता है:

प्राथमिक वाइंडिंग: कुछ मोड़, मोटा कंडक्टर, मापा सर्किट के साथ श्रृंखला में जुड़ा हुआ।

द्वितीयक वाइंडिंग: कई घुमाव, पतले कंडक्टर, मापने या सुरक्षा उपकरणों से जुड़े।

जब प्राथमिक कुंडली से धारा प्रवाहित होती है, तो कोर में एक प्रत्यावर्ती चुंबकीय क्षेत्र उत्पन्न होता है। यह द्वितीयक कुंडली में घुमाव अनुपात के अनुसार एक समानुपातिक धारा प्रेरित करता है। इसलिए, CT का प्रदर्शन चुंबकीय युग्मन और कोर सामग्री पर बहुत अधिक निर्भर करता है।

रोगोव्स्की कॉइल

इसके विपरीत, रोगोव्स्की कुंडली में चुंबकीय कोर के बजाय वायु-कोर कुंडली का उपयोग किया जाता है। परीक्षणाधीन चालक के चारों ओर एक कुंडलाकार कुंडली लपेटकर, यह चुंबकीय फ्लक्स में परिवर्तन की दर को पकड़ लेती है। कुंडली में प्रेरित वोल्टेज धारा परिवर्तन की दर के समानुपाती होता है। उचित सिग्नल एकीकरण के साथ, वास्तविक धारा तरंगरूप का पुनर्निर्माण किया जा सकता है।

क्योंकि इसमें कोई कोर नहीं है, इसलिए रोगोवस्की कुंडली चुंबकीय संतृप्ति से मुक्त है, जिससे यह बहुत बड़ी और तेजी से बदलती धाराओं को मापने के लिए अत्यधिक उपयुक्त है।


2. प्रदर्शन विशेषताएँ


माप श्रेणी

सीटी कम से मध्यम आवृत्ति और स्थिर अवस्था में बड़ी धारा माप के लिए आदर्श होते हैं, जो आमतौर पर सैकड़ों से हज़ारों एम्पीयर तक होती है। हालाँकि, अधिभार की स्थिति में कोर संतृप्ति द्वारा इनकी सीमाएँ सीमित होती हैं।

रोगोस्की कॉइल में व्यापक आवृत्ति प्रतिक्रिया होती है और यह मिलीएम्पीयर से लेकर मेगाएम्पीयर तक की धाराओं को माप सकती है, जिसमें तीव्र क्षणिक और स्पंदित धाराएं भी शामिल हैं।


सटीकता और रैखिकता

सीटी, पावर फ्रीक्वेंसी (50/60 हर्ट्ज़) पर उच्च सटीकता प्रदान करते हैं, जिससे वे मीटरिंग और सुरक्षा के लिए विश्वसनीय होते हैं। लेकिन जब संतृप्ति होती है, तो अरैखिक विकृति दिखाई दे सकती है।

रोगोवस्की कॉइल्स व्यापक गतिशील रेंज में उत्कृष्ट रैखिकता प्रदान करते हैं, यहां तक कि अत्यधिक धारा विविधताओं के तहत भी न्यूनतम त्रुटि के साथ।


आवृत्ति प्रतिक्रिया

सीटीएस: चुंबकीय कोर द्वारा सीमित और आमतौर पर बिजली आवृत्ति अनुप्रयोगों के लिए डिज़ाइन किया गया।

रोगोस्की कॉइल: उच्च आवृत्ति और क्षणिक घटनाओं को पकड़ने में सक्षम, जो उन्हें उन्नत परीक्षण वातावरण के लिए अपरिहार्य बनाता है।


3. अनुप्रयोग परिदृश्य


करंट ट्रांसफॉर्मर (CTs)

अपनी परिपक्वता, सटीकता और मजबूती के कारण, सी.टी. का व्यापक रूप से उपयोग किया जाता है:

विद्युत प्रणालियाँ: सबस्टेशनों और ट्रांसमिशन लाइनों में मापन और संरक्षण।

औद्योगिक निगरानी: मोटर, ट्रांसफार्मर और बड़े विद्युत भार।

ऊर्जा मीटरिंग: बिलिंग और निगरानी के लिए उपयोगिता-स्तर की सटीकता।


रोगोव्स्की कॉइल्स

अपनी विस्तृत बैंडविड्थ और गैर-अंतर्वेधी प्रकृति के कारण, रोगोवस्की कॉइल्स का प्रयोग आमतौर पर निम्नलिखित में किया जाता है:

उच्च आवृत्ति धारा मापन: जैसे स्विचिंग विद्युत आपूर्ति में।

क्षणिक धारा का पता लगाना: उछाल, स्पाइक्स या दोष धाराओं को पकड़ना।

पावर इलेक्ट्रॉनिक्स और ईवी चार्जिंग: आधुनिक प्रणाली में तीव्र धारा उतार-चढ़ाव की निगरानी।


4. तुलना तालिका: सीटी बनाम रोगोवस्की कॉइल



विशेषता करंट ट्रांसफॉर्मर (CT) रोगोव्स्की कॉइल
कोर डिज़ाइन चुंबकीय कोर (संतृप्ति के लिए प्रवण) एयर-कोर (कोई संतृप्ति नहीं)
माप श्रेणी सैकड़ों से हजारों एम्पीयर mA से MA (बहुत विस्तृत गतिशील रेंज)
आवृत्ति प्रतिक्रिया निम्न से मध्यम आवृत्ति (50/60 हर्ट्ज फोकस) वाइडबैंड, उच्च आवृत्ति के लिए आदर्श
50/60 हर्ट्ज पर सटीकता उच्च सटीकता, मीटरिंग में व्यापक रूप से उपयोग किया जाता है अच्छा है, लेकिन सिग्नल प्रोसेसिंग पर निर्भर करता है
अनुप्रयोग विद्युत प्रणालियाँ, औद्योगिक निगरानी पावर इलेक्ट्रॉनिक्स, क्षणिक विश्लेषण

करंट ट्रांसफॉर्मर (CTs) के लिए जाने-माने विकल्प हैं निम्न-आवृत्ति, स्थिर-अवस्था, उच्च-सटीकता धारा माप विशेषकर विद्युत प्रणालियों और ऊर्जा मीटरिंग में।

रोगोव्स्की कॉइल्स उत्कृष्टता प्राप्त करें उच्च-आवृत्ति, क्षणिक और विस्तृत-सीमा धारा निगरानी जिससे वे पावर इलेक्ट्रॉनिक्स, स्विचिंग डिवाइस और ईवी चार्जिंग सिस्टम में आवश्यक हो जाते हैं।


इन अंतरों को समझकर, इंजीनियर और खरीदार अपनी परियोजना की जरूरतों के लिए सबसे उपयुक्त उपकरण का चयन कर सकते हैं, जिससे यह सुनिश्चित हो सके अधिक सटीकता, कम त्रुटि दर, और बेहतर प्रणाली विश्वसनीयता


करंट ट्रांसफॉर्मर (सीटी) और रोगोवस्की कॉइल के बीच मुख्य अंतर से संबंधित प्रासंगिक बाहरी लिंक:

करंट ट्रांसफॉर्मर के कार्य सिद्धांत की व्याख्या, जिसमें विस्तृत संचालन और सुरक्षा संबंधी विचार शामिल हैं

एक तकनीकी पीडीएफ जिसमें रोगोवस्की कुंडली सिद्धांत, यह कैसे धारा परिवर्तन की दर को मापता है, और एकीकरण की भूमिका को समझाया गया है
पारंपरिक सीटी की तुलना में रोगोवस्की कॉइल के लाभों पर प्रकाश डालने वाली तुलना, जिसमें स्थापना लचीलापन और माप सीमा शामिल है
विद्युत प्रणालियों, मीटरिंग, संरक्षण और नवीकरणीय ऊर्जा में करंट ट्रांसफार्मर के प्रमुख अनुप्रयोगों का विवरण
विशिष्ट अनुप्रयोगों का अवलोकन जहां रोगोवस्की कॉइल उत्कृष्ट हैं, जैसे कि सटीक वेल्डिंग और आर्क पिघलने वाली भट्टियां, उनकी सटीकता और गैर-हस्तक्षेप प्रकृति को दर्शाती हैं
विकिपीडिया पृष्ठ पर रोगोवस्की कॉइल के डिजाइन, कार्य और विशिष्ट उपयोग परिदृश्यों का सारांश दिया गया है, जिसमें उनके एयर-कोर निर्माण और एकीकरण आवश्यकताएं भी शामिल हैं
