विद्युत मीटरिंग, विद्युत निगरानी और सुरक्षा प्रणालियों में करंट ट्रांसफॉर्मर (CT) आवश्यक घटक हैं। उनकी सटीकता विद्युत मापन, ऊर्जा बिलिंग और सिस्टम सुरक्षा की सटीकता को सीधे प्रभावित करती है। CT के प्रदर्शन को परिभाषित करने वाले दो महत्वपूर्ण पैरामीटर हैं: अनुपात अंतर (वर्तमान परिमाण त्रुटि) और चरण त्रुटि . विभिन्न अनुप्रयोगों के लिए सही सी.टी. का चयन करने के लिए उनके प्रभाव को समझना महत्वपूर्ण है।

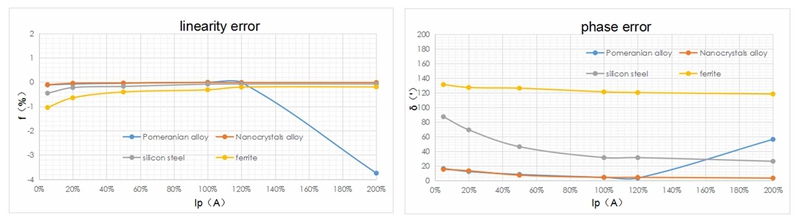

अनुपात अंतर और कला त्रुटि का महत्व

अनुपात अंतर: धारा मापन में सटीकता का मूल

The अनुपात अंतर (जिसे धारा परिमाण त्रुटि भी कहते हैं) वास्तविक प्राथमिक धारा और मापित द्वितीयक धारा के बीच के अंतर को दर्शाता है जब इसे प्राथमिक पक्ष में वापस भेजा जाता है। यह सीटी में एक मूलभूत त्रुटि प्रकार है, जो धारा माप की सटीकता को सीधे प्रभावित करता है।

• मापन पर प्रभाव: उच्च अनुपात अंतर के कारण वर्तमान रीडिंग गलत हो जाती है, जिससे ऊर्जा बिलिंग और सिस्टम मॉनिटरिंग प्रभावित होती है।
• विनियामक अनुपालन: आईईसी 61869-2 और आईईईई सी57.13 जैसे मानक स्वीकार्य अनुपात अंतर को परिभाषित करते हैं ताकि यह सुनिश्चित किया जा सके कि सीटी उद्योग की आवश्यकताओं को पूरा करते हैं।
• प्राथमिक विचार: अधिकांश विद्युत मीटरिंग अनुप्रयोगों में, अनुपात अंतर, चरण त्रुटि से अधिक महत्वपूर्ण होता है, क्योंकि यह मीटरिंग परिशुद्धता को सीधे प्रभावित करता है।

चरण त्रुटि: शक्ति और ऊर्जा मापन में इसका महत्व क्यों है

चरण त्रुटि प्राथमिक और द्वितीयक धाराओं के बीच कोणीय अंतर को संदर्भित करता है। अनुपात अंतर के विपरीत, यह धारा के परिमाण को प्रभावित नहीं करता है, लेकिन शक्ति गणना और ऊर्जा मीटरिंग .

• शक्ति मापन: एसी सर्किट में, शक्ति समीकरण द्वारा दी जाती है:
  $पी=वी\times मैं\times \mathrm{ओल}\phi$ , कहाँ $\phi$ वोल्टेज और धारा के बीच का कला कोण है। कला त्रुटि वाला CT इस संबंध को विकृत कर देता है, जिससे गलत शक्ति गणनाएँ होती हैं।
• ऊर्जा बिलिंग: चूंकि ऊर्जा (kWh) समय के साथ शक्ति का अभिन्न अंग है, इसलिए चरण त्रुटि के कारण गलत शक्ति गणना के परिणामस्वरूप ऊर्जा बिलिंग में विसंगतियां उत्पन्न होती हैं।
• सुरक्षात्मक रिलेइंग: कई सुरक्षा योजनाएँ कई सीटी से आने वाली धाराओं के बीच चरण संरेखण पर निर्भर करती हैं। एक महत्वपूर्ण चरण त्रुटि गलत ट्रिपिंग या दोषों का पता लगाने में विफलता का कारण बन सकती है।

कौन सी त्रुटि अधिक महत्वपूर्ण है?

• के लिए शुद्ध धारा माप अनुपात अंतर प्राथमिक चिंता का विषय है।
• के लिए बिजली और ऊर्जा मीटरिंग चरण त्रुटि भी उतनी ही महत्वपूर्ण है क्योंकि यह वास्तविक और प्रतिक्रियाशील शक्ति गणना को प्रभावित करती है।

चरण त्रुटि विद्युत प्रणालियों को कैसे प्रभावित करती है

बिजली मापन पर प्रभाव

एसी सर्किट में, सक्रिय शक्ति (P) और प्रतिक्रियाशील शक्ति (Q) वोल्टेज और धारा के बीच चरण संबंध पर निर्भर करती है:

• सक्रिय शक्ति: $पी=वी\times मैं\times \mathrm{ओल}\phi$
• प्रतिक्रियाशील शक्ति: $क्यू=वी\times मैं\times पाप\phi$

यदि कोई CT चरण त्रुटि प्रस्तुत करता है, तो गणना की गई $\mathrm{ओल}\phi$ मान गलत हो जाता है, जिससे सक्रिय और प्रतिक्रियाशील शक्ति मापन दोनों में महत्वपूर्ण त्रुटियां हो जाती हैं।

बिजली मीटरिंग और बिलिंग त्रुटियाँ

बिजली मीटर ऊर्जा खपत का निर्धारण करने के लिए सटीक धारा और वोल्टेज के कला संबंधों पर निर्भर करते हैं। सीटी में कला त्रुटि के परिणामस्वरूप हो सकता है:

• ग्राहकों से अधिक या कम बिल लेना, जिसके परिणामस्वरूप ऊर्जा प्रदाताओं के साथ विवाद उत्पन्न होता है।
• गलत पावर फैक्टर गणना, औद्योगिक बिलिंग में दंड और प्रोत्साहन को प्रभावित करती है।
• गलत लोड प्रोफाइलिंग के कारण मांग-पक्ष प्रबंधन संबंधी निर्णय गलत हो जाते हैं।

सुरक्षा रिले की खराबी

कई सुरक्षा योजनाएँ, जैसे कि विभेदक सुरक्षा और दिशात्मक रिले, सटीक कला संबंधों पर निर्भर करती हैं। यदि किसी CT में अत्यधिक कला त्रुटि है:

• विभेदक रिले सामान्य स्थितियों को गलत तरीके से दोष के रूप में व्याख्या कर सकते हैं, जिससे अनावश्यक रुकावट पैदा हो सकती है।
• दिशात्मक रिले विद्युत प्रवाह का गलत आकलन कर सकते हैं, जिसके परिणामस्वरूप ब्रेकर का संचालन गलत हो सकता है।
• ओवरकरंट रिले में विलंबित ट्रिपिंग का अनुभव हो सकता है, जिससे उपकरण क्षति का जोखिम बढ़ जाता है।

धारा का एक चरण क्यों होता है?

एसी सर्किट में चरण की अवधारणा

एक प्रत्यावर्ती धारा (एसी) प्रणाली में, वोल्टेज और धारा दोनों साइनसॉइडल तरंगों का अनुसरण करते हैं। हालाँकि, प्रेरणिक और धारिता तत्वों की उपस्थिति के कारण, ये तरंगें हमेशा संरेखित नहीं होती हैं। उनके बीच का कलांतर परिपथ के शक्ति व्यवहार को परिभाषित करता है।

चरण अंतर का क्या कारण है?
